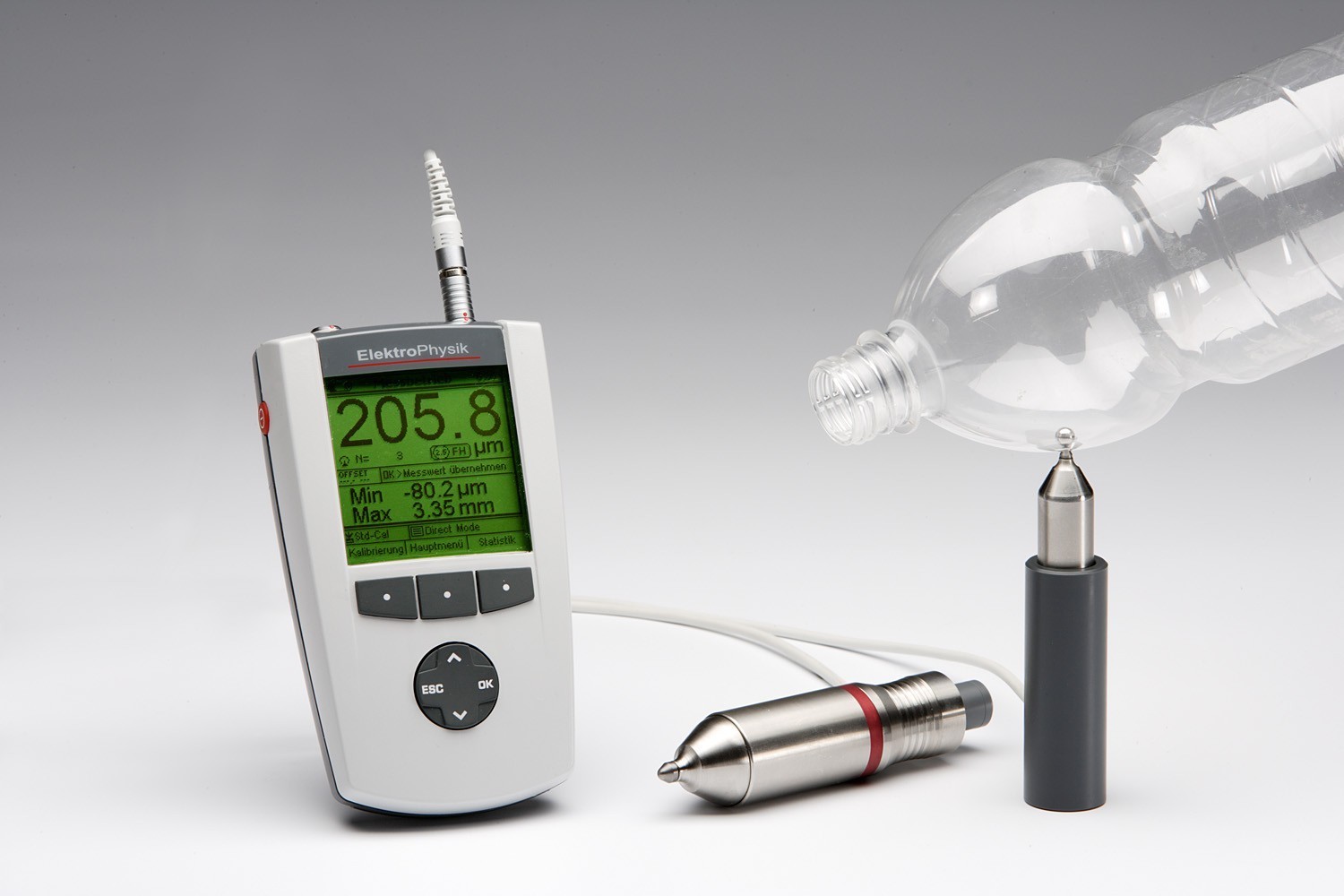

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀,可在各種非磁性材料上進行簡單，無損，高精度的厚度測量

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀

產品名稱：霍爾效應瓶壁測厚儀

型號：FH7200/FH7400

品牌：德國EPK

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀產品介紹

準確測量厚度

適用于非磁性材料的測量

測量厚度高達10mm

是復雜形狀的瓶子、鋁罐、玻璃和塑膠工件的理想測量工具

用戶菜單控制界面

上下文關聯的在線幫助

統計過程控制功能

高精確度厚度測量

MiniTest 7400 FH / MiniTest 7200 FH霍爾效應瓶壁測厚儀是便攜式的厚度測量工具，可準確測量厚達10mm的材料。便攜而小巧的外形使其可在生產現場和實驗室進行操作。MiniTest 7400 FH / MiniTest 7200 FH霍爾效應瓶壁測厚儀可在各種非磁性材料上進行簡單，無損，高精度的厚度測量，無論它們的大小、形狀和材質如何。它還是尖角，小半徑和復雜形狀工件理想的測量工具。

SIDSP保證高精確度

MiniTest 7400 FH / MiniTest 7200 FH霍爾效應瓶壁測厚儀采用了內置傳感器數字信號處理（SIDSP）功能。所有測量信號在傳感器內完全數字化生成、數字化處理。處理完畢的數值才會傳輸?shù)街鳈C(jī)進行顯示，統計分析和存儲。避免了模擬器件在傳輸數據過程中的錯誤影響。

兩種探頭可選

為達到最大限度的讀值精確，特提供兩種可選探頭，探頭易更換且頂部加硬，適用于0-4mm（FH4）和0-10mm（FH10）兩種測量范圍。

先進的鋼珠設計

MiniTest 7400 FH / MiniTest 7200 FH霍爾效應瓶壁測厚儀使用特別處理的鋼球，鋼球的體積更加精確，使得測量的重現性增加到0.5%。鋼珠尺寸有1.5mm、2.5mm、4.0mm（FH4），及2.5mm、4mm、6mm、9mm（FH10）。

創新菜單控制及數據歸檔系統

MiniTest 7400 FH / MiniTest 7200 FH霍爾效應瓶壁測厚儀由易懂的菜單控制操作，并進行數據歸檔，和普通電腦的應用程序類似。全程提供操作幫助，有上下文關聯的幫助標題。

兩種型號

MiniTest 7200 FH 霍爾效應瓶壁測厚儀可顯示當前測量值，最大最小值，補償模式，自動存儲最多100,000個數據。

MiniTest 7400 FH 霍爾效應瓶壁測厚儀除7200的所有功能，另有統計圖表、當前趨勢圖、最多200組的數據庫，存儲量增至240,000個數據（如每組1200個數據）

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀特點

統計過程控制

加硬探頭頂部

高精確度鋼球確保測量的重現性

每秒讀數多達20個

內置數字信號處理傳感器

多點校準可達5點

大面積易讀數顯示屏

顯示最小最大值

菜單控制界面

上下關聯的在線幫助

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀標準配置

MiniTest 7400 FH主機或MiniTest 7200 FH主機

操作說明CD，含德文/英文/法文/西班牙文/葡萄牙文/意大利文

速查卡

4節AA電池，LR06型

塑料手提箱

橡膠保護套

磁性螺絲起子

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀可選探頭

FH4探頭（0-4mm）

? 含遮蔽磁場的套筒和3片標準板約0.25mm，1mm，3mm

? -FH4探頭支架

? 鋼球直徑1.5mm和2.5mm（各100顆），鋼球直徑4mm（50顆）

? 零校準用標準板三個

FH10探頭（0-10mm）

? 含遮蔽磁場的套筒和3片標準板約1mm，3mm，8mm

? FH10探頭支架

? 鋼球直徑2.5mm（100顆），鋼球直徑4mm（50顆）；鋼球直徑6mm（25顆）

? 零校準用標準板三個

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀推薦配件

數據打印機MiniPrint7000含充電器

打印機連接線

NiMH蓄電池快速充電器

NiMH-Akku AA HR6 1.2V電池（需4節）

電源

9mm鋼珠（10個）含零校準板

腳踏開關

肩袋

防塵套

接線盒含USB線，連接電源

腳踏開關

報警器

耳機

IR/USB轉換器

Msoft7000基本數據傳輸軟件

Msoft7000加強數據管理軟件

主機和探頭的廠家測試證書（DIN 55350M）

德國EPK FH7200/FH7400霍爾效應瓶壁測厚儀技術數據

	測量范圍	測量誤差*
FH4探頭	0-1.5mm用1.5mm鋼球測	±(3um+1%讀值)
	0-2.5mm用2.5mm鋼球測	±(5um+1%讀值)
	0-4.0mm用4mm鋼球測	±(10um+1%讀值)
FH10探頭	0-2.5mm用2.5mm鋼球測	±(5um+1%讀值)
	0-4.0mm用4mm鋼球測	±(10um+1%讀值)
	0-10.0mm用6mm鋼球測	0-6mm：±(20um+1%讀值)
		6-10mm：±(1.5%讀值)
	0-10.0mm用9mm鋼球測	0-10mm：±(20um+1%讀值)
低范圍分辨率	0.1um（FH4）/0.2um（FH10）
重復性	優于±(1um+0.5%讀值)
測量原理	靜磁原理
速度	1，2，5，10，20個讀值每秒（可選）
數據存儲	240,000個（7200 FH最多100,000個）
校準模式	出廠設置，零校準，多達4點校準
測量單位	公制（um，mm），英制（mils，inch）
統計圖表	數字，趨勢圖，柱狀圖（僅限7400 FH）
接口	RS232 TTL + IrDA 1.0
操作溫度	-10℃ ~ +60℃（保存溫度-20℃ ~ +80℃
體積/重量	153mm x 89mm x 32mm / 310g
供電	4 x AA（LR06）電池，或可選電源（90-240V / 48-62Hz）
