MOM200A微歐表 用戶手冊

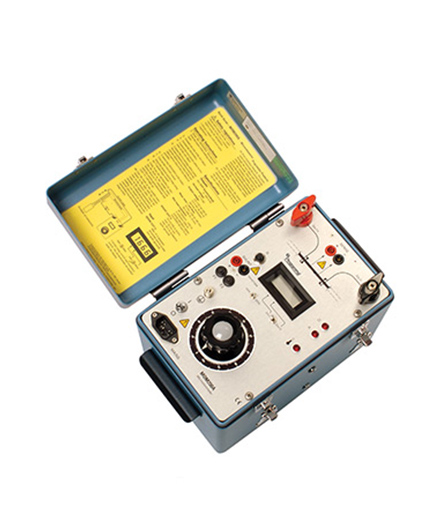

MOM200A微歐表產品簡介：
?MOM200A可用于測試高壓斷路器和隔離開關的接觸電阻以及母線焊接點接觸電阻。是200安培及以下大電流測試應用的完美選擇
?MOM200A的重量?jī)H14 kg，是一種便攜式儀器。儀器是查找設備接觸不良的理想幫手，它可以連續輸出100 A電流，測試量程達20 mΩ，可測試許多不同類型的觸點
?完整的MOM200A套裝包含了一組測試電纜（包括*立的傳感器電纜）和一個運輸箱
MOM200A微歐表產品特點：
?結構緊湊堅固
?易于使用
?200 A輸出電流
MOM200A微歐表應用實例：
?重要：在操作儀器前*閱讀使用說明
A.斷路器測試
1.將微歐表連接到斷路器
2.設置測試電流（此案例中設為100 A）
3.按下電阻測試按鍵
4.讀取結果
B.母線焊點測試
1.將微歐表的電流電纜連接到被測試品。不要連接傳感器電纜，
電壓讀數需使用外部電壓表
2.設置測試電流（此案例中設為100 A）
3.連接外部電壓表至母線
4.讀取電壓表讀數（0.1 mV等效于1 μΩ）
5.將電壓表移動到下一個連接點
6.重復步驟4
| 環境 | |||
| 應用場合 | 儀器可在高壓變電站和工業環境下使用。 | ||
| 溫度 | |||
| 操作 | 0°C 到 +50°C (32°F 到 +122°F) | ||
| 儲存 | -40°C 到 +70°C (-40°F 到 +158°F) | ||
| 濕度 | 5% – 95% RH, 不凝結 | ||
| CE 標識 | |||
| EMC | 2004/108/EC | ||
| LVD | 2006/95/EC | ||
| 常規 | |||
| 電源電壓 | 115 / 230 V AC, 50 / 60 Hz | ||
| 電源功率 | 1610 VA (*大) | ||
| 保護 | 小型斷路器、熱跳開關 | ||
| 大小 | |||
| 儀器 | 280 x 178 x 246 mm (11” x 7” x 9.7”) | ||
| 運輸箱 | 560 x 260 x 360 mm(22” x 10.2” x 14.2”) | ||
| 重量 | 14.6 kg (32.2 lbs) | ||
| 連攜帶箱和配件重 | 26 kg (54.1 lbs) | ||
| 電流電纜 | 2 x 5 m (16 ft), 25 mm2 | ||
| 傳感器電纜 | 2 x 5 m (16 ft), 2.5 mm2 | ||
| 測量單元 | |||
| 電阻 |
|
|
|
| 量程 |
0 – 1999 μΩ 0 – 19.99 mΩ |
||
| 分辨率 |
1 μΩ 10 μΩ |
||
| 誤差 | 讀數±1%+1位 | ||
| 輸出 | |||
| 電流 | 0 – 200 A DC | ||
| 輸出電壓 | 4.7 V DC | ||
| 電流負載輸出 | 10 mV / 100 A ±0.5%, *大20 mV 輸出,*大可承受10 V電壓 | ||
| *大負載能力 | |||
| 電流調整設置為滿量程 |
|
||
| 輸出電流 | *小輸出電壓 | *大負載時間 | 靜置時間 |
| 100 A DC |
3.8 V DC |
5 分鐘 15 分鐘 |
15 分鐘 60 分鐘 |
| 200 A DC |
3.0 V DC |
20 秒 | 5 分鐘 |
