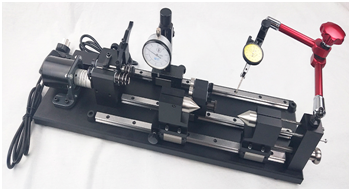

KD-150MM精密型多功能偏擺檢測儀
用途:
手持式偏擺檢測儀主要用于檢測軸類,盤類零件的徑向,圓跳動和端面圓跳動。
產品設計新穎,美觀大方,手持式,小巧精度高操作極為方便。
本儀器除能檢測圓柱狀徑向跳動和端面跳動外,安裝上相應的附件,可用來檢測管類零件的徑向和端面。
測量精度:0.002MM
測量長度1-150mm
測量直徑3-120mm
一、用途:
- 軸類零件圓度、同心度、圓周跳動、斷面差的精密測量;
- 軸類零件外圓及內圓參數的同時精密測量;
- 軸類零件多點參數的同時精密測量;
- 快速測量、斷差面、內圓及外圓可同時測量。
二、特點:
- 高精度0.002mm;
- 快速測量節省時間;
- 操作方便、通用性強;
- 輕便易搬、維護簡單;
- 操作環境要求不高;
- 可依據零件特殊性專門定制;
- 分為手動及電動兩種,請?jiān)谟嗁?gòu)中注明或咨詢銷售人員。

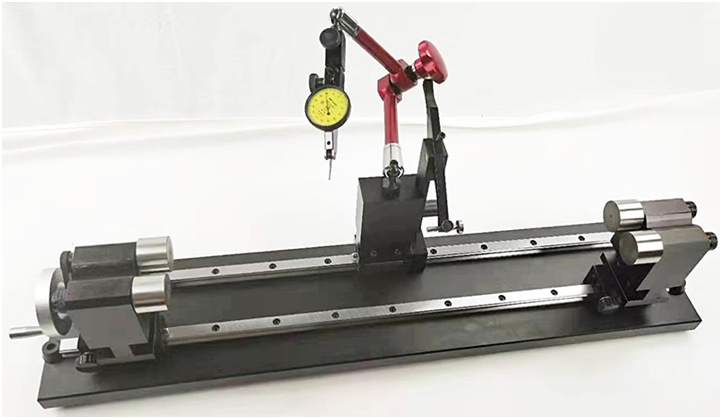

- 可根據測量需要選配滾輪(滾輪圖片如下)。
三、技術參數:



|
產品名稱 |
規格型號 |
滾輪 |
適用直徑 (mm) |
適用長度 (mm) |
主機頭精度 (mm) |
配置 |
|
產品名稱 |
規格型號 |
滾輪 |
適用直徑 |
適用長度 |
主機頭精度 (mm) |
配置 |
|
電動同心度儀 |
A-E-35D |
雙凹槽 |
1-35 |
102 |
0.002 |
表架 |
|
電動同心度儀 |
A-E-50D |
雙凹槽 |
10-50 |
152 |
0.002 |
表架 |
|
電動同心度儀 |
A-E-100D |
雙凹槽 |
20-102 |
203 |
0.002 |
表架 |
|
電動同心度儀 |
A-35D |
圓柱 |
3-35 |
102 |
0.002 |
表架 |
|
電動同心度儀 |
A-35D |
單凹槽 |
1-35 |
102 |
0.002 |
表架 |
|
電動同心度儀 |
A-50D |
圓柱或單凹槽可選 |
10-50 |
152 |
0.002 |
表架 |
|
電動同心度儀 |
A-100D |
20-102 |
203 |
0.002 |
表架 |
|
|
電動同心度儀 |
B-35D |
圓柱 |
3-35 |
102 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
B-35D |
單凹槽 |
1-35 |
102 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
B-50D |
圓柱 |
10-50 |
152 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
B-100D |
圓柱 |
20-102 |
203 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
A-E-35D |
雙凹槽 |
1-35 |
102 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
A-E-50D |
雙凹槽 |
10-50 |
152 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
A-E-102D |
雙凹槽 |
20-102 |
203 |
0.002 |
表架+移動滑塊 |
|
電動同心度儀 |
K-35D |
圓柱 |
3-35 |
102 |
0.002 |
雙滑軌 |
|
電動同心度儀 |
K-50D |
圓柱 |
10-50 |
152 |
0.002 |
雙滑軌 |
|
電動同心度儀 |
K-100D |
圓柱 |
20-102 |
203 |
0.002 |
雙滑軌 |
|
電動同心度儀 |
KK-35D |
圓柱 |
3-35 |
102 |
0.002 |
三滑軌+表架 |
|
電動同心度儀 |
KK-50D |
圓柱 |
10-50 |
152 |
0.002 |
三滑軌+表架 |
|
電動同心度儀 |
KK-100D |
圓柱 |
20-102 |
203 |
0.002 |
三滑軌+表架 |
|
電動同心度儀 |
H-3510D |
圓柱 |
3-35 |
305 |
0.002 |
托架+雙滑軌+表架 |
|
電動同心度儀 |
H-50D |
圓柱 |
10-50 |
305 |
0.002 |
托架+雙滑軌+表架 |
|
電動同心度儀 |
H-100D |
圓柱 |
20-102 |
305 |
0.002 |
托架+雙滑軌+表架 |
|
電動復合式同心度儀 |
F-35D |
雙凹槽 |
1-35 |
102 |
0.002 |
同心度和偏擺測量 |
