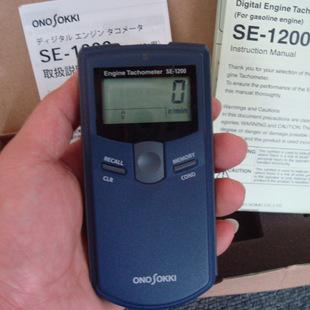

SE-1200非接觸式汽油引擎轉速計
SE-1200非接觸式汽油引擎轉速計
SE-2500 接觸/非接觸式汽油引擎轉速計SE2500
EC-900 電梯專用轉速計
HT-4200非接觸式轉速計
HT-4200光電轉速計
HT-3200轉速計
HT-3200接觸式轉速計
|
只要將傳感器夾在燃油噴射管上即可測量 |
|
|
GE-1400是專門為4沖程柴油發動機的轉速測量而設計制造的便攜式數字轉速表。只要將脈動傳感器 CP-044 (須另行購置的選購件)夾在燃油噴射管上，就可以在顯示器上讀取發動機的 r/min 轉速值。 模擬輸出 (也可選擇為監控輸出方式) 與脈沖輸出為標準配置，模擬輸出信號可用來接筆式記錄儀記錄測量數據等 (監控輸出可用來確認傳感器輸出波形及工作情況)，脈沖信號可用來接FFT分析儀作跟蹤分析用。
|
特點
| ■ 模擬輸出 | 0 ～ 1 V/0 ～ F.S.(F.S.可任意設置)、10 bit D/A變換 |
| ■ 脈沖輸出 | Hi電平：大于+4.5V、Lo電平：小于+0.5V |
|
|
規格簡介
GE-1400 便攜式柴油發動機轉速表
| 測量對象 | 4沖程柴油發動機 |
| 傳感方式 | 檢測燃油噴射時在燃油管內所產生脈動信號 |
| 適配傳感器 | CP-044(選購件) |
| 運算方式 | 周期運算方式 |
| 測量間隔 | 1秒+1周期以內 |
| 顯示器 | 5位液晶顯示，帶背景照明 (字高：10.2mm) |
| 顯示刷新時間間隔 |
1 ± 0.2s |
| 顯示單位 | r/min、r/s |
| 測量范圍 | 400 ～ 8000 r/min (采用 r/s 單位時，可用左例 r/min 的指標除以60來求得) |
| 測量精度 |
顯示值(*) × (±0.02%) ± 1位 (*顯示值為不帶小數點的計數值。) |
| 記憶儲存功能 | *大可儲存20個數據 |
| 溢出功能 | 當測量值超出測量范圍時，有溢出(ERROR記號)顯示 |
| 轉速上限警告功能 | 當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示 |
| 觸發電平調節功能 | 本體右側安裝有旋鈕可調節 |
| 模擬輸出 |
與轉速顯示相對應
輸出電壓：0 ～ 1 V / 0 ～ 滿量程(全量程可任意設置) |
| 監控輸出 | 用來監控來自傳感器的信號(與模擬輸出切換使用) |
| 脈沖輸出 |
每檢測出一個信號，則輸出一個脈沖
輸出電壓：Hi 電平 大于+4.5V；Lo電平 小于+0.5V |
| 使用溫度范圍 | 0 ～＋40℃ |
| 保存溫度范圍 | －10℃ ～＋50℃ |
| 電 源 | 7號干電池(1.5V)×4節，或采用專用AC交流電源適配器PB-7080(選購件) |
| 電池壽命 | 大于32小時(背景照明OFF時)、8小時(背景照明ON時) |
| 電池不足的告警顯示 | 當電池電壓降至約4.4 V以下時，會出現電池不足的告警(LOW記號)顯示。 |
| 外形尺寸 | 186.5(W)× 47.5(H)× 66(D)mm |
| 重 量 | 約280g (包括電池) |
| 附屬品 | 7號干電池×4節、AX-501輸出信號電纜、便攜提箱 |
| 價 格 | 請與本公司在各個國家或地區的代理商聯系。 |
| 選購件 |
PB-7080 AC電源適配器 AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m) CP-044 燃油噴射脈動傳感器 |
CP-044 傳感器
| 測量對象 |
柴油發動機 |
| 傳感方式 |
用壓電信號傳感器檢測出燃油噴射時的脈動信號 |
| 可測燃油管徑 | φ4 ～ 8 mm |
| 傳感器耐壓縮力 | 1960 bar |
|
測量范圍 |
400 ～ 6000 r/min |
|
輸出信號 |
脈沖信號 |
|
信號電纜 |
特殊耐熱電纜4.9 m (傳感器直接抽頭) — (R03PB6M插頭) |
|
使用溫度范圍 |
0 ～ ＋80℃ |
|
外形尺寸 |
φ 32 × 72 mm |
|
重 量 |
約 120 g |
