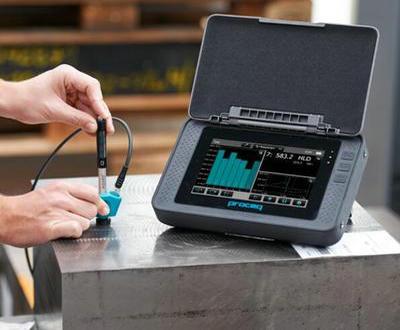

Proceq EQUOTIP550 UCI超聲波金屬硬度計
便攜式EQUOTIP 550UCI超聲波金屬硬度檢測儀已被全球廣泛認可的測量技術和實際的行業標準。可選擇不同量程范圍沖擊裝置和測試塊及配件，涵蓋了絕大部分應用,可對幾乎任何物體如、拋光部件及熱處理表面進行檢測。使用動態回彈檢測方法和超聲波接觸阻抗(UCI)方法進行硬度測量。使用范圍可在實驗室、工場、生產設備車間或現場進行便攜式硬度檢測。使用藍牙與iOS應用連接和最先進的同步技術。
產品特點:
1. 具有對任何形狀和熱處理表面的細粒材料進行硬度檢測;
2. 屏幕反饋以減少由操作員引起的測量誤差 ;
3. 內置強大的報告功能，隨時準備好可用的數據資料;
4. 測頭可調節的檢測負載(提供從HV1至HV5的檢測負載，無需購買多個UCI探頭);
5. 顯示屏采用彩色觸摸屏;
6. 支持11種語言和時區;
7. 內部8GB閃存（>1’000’000測量值）.
8. 以HV為單位的測量可自動轉換為HB、HRA、HRB、HRC以及更多符合ASTM E140和ISO
技術參數:
|
測試方法 |
動態回彈方法和超聲波接觸阻抗 (UCI) 方法 |
|
測量范圍 |
20–2000HV |
|
可用測頭 |
UCI（可調節 HV1–HV5）金剛石測頭 |
|
可測對象 |
HV1 精密部件、薄涂層、硬化層;HV5 大組件、HAZ、鍛造件 |
|
平均粗糙度Ra(μm/μinch) |
12.5/500 |
|
測試范圍 |
150 - 950 里氏(HL) |
|
可互換單位 |
HB,HV,HRA,HRB,HRC,HR15N,HR15T,MPA |
|
準確度 |
±2%(150–950HV) |
|
分辨率 |
1 HV(UCI),0.1HRC |
|
外形尺寸 |
250x162x62mm |
|
重量 |
1525g（含電池） |
|
外殼材質 |
防刮痕電鍍鋁 |
|
顯示屏 |
7”堅固的彩色觸摸屏裝置（800 x 480 像素），雙核處理器 |
|
內部數據存儲 |
內置8GB閃存（> 1000000 個測量值） |
|
連接 |
USB 主機/設備和以太網 |
|
個人計算機應用 |
Equotip Link 可提供直接報告和自定義報告 |
|
電池 |
3.6 V、14.0Ah鋰離子電池，可通過USB接口裝置充電,可更換電池（> 8 小時電池使用壽命） |
|
電源輸入 |
12V+/-25%/1.5A |
|
工作環境溫度 |
-10°C–50°C |
|
濕度 |
最高90% |
工作原理:
UCI（超聲波接觸阻抗）方法使用跟傳統 Vickers硬度檢測儀相同的金字塔形金剛石。與 Vickers檢測不同的是不需要對壓痕進行光學評估，從而可實現快速和便捷的測量。UCI 方法激發一根測試桿進入超聲波振蕩狀態。通過一個力量范圍通常為1至5 kg (HV1 – HV5) 的彈簧來施加檢測負載。當金剛石壓入材料中時，測試桿的振蕩頻率根據金剛石和待測材料間的接觸面積發生變化。儀器檢測頻率變化，將它轉換為硬度值，立即顯示在屏幕上。
應用領域：
EQUOTIP 550UCI超聲波金屬硬度計可現場適應于細晶粒材料的任何形狀尺寸的工件，在電鍍、機械加工、汽車零部件、航空航天、石化、熱處理、模具、軸承、曲軸、齒輪、監督檢驗和科研教學等領域得到廣泛的應用包括：電鍍層（如鏡面輥、鍍鉻輥、瓦楞輥、凹版、活塞桿及油缸、活塞環、造紙烘缸、鍍鉻零部件）、滲氮層、滲碳層、金屬薄片、小型零部件等其它便攜式硬度計不能測量的工件。
操作方法:
|
|
1.將探頭放在樣品上進行檢測。探頭必須與表面垂直,特殊腳可用于提高結果的可重復性和避免失真， |
|
|
2.緩慢并穩定地向著表面按壓探頭直至達到所選的測量力度。儀器將利用屏幕上的提示和可聽見的聲音來指明何時松開探頭。 |
|
3.從材料上松開探頭。重要的是從測試樣品上完全移開探頭。否則，結果會有偏差。
|
