MAX Ⅱ螺栓應力監測儀
MAX Ⅱ螺栓應力監測儀，MAX-II螺栓應力螺栓應力監測

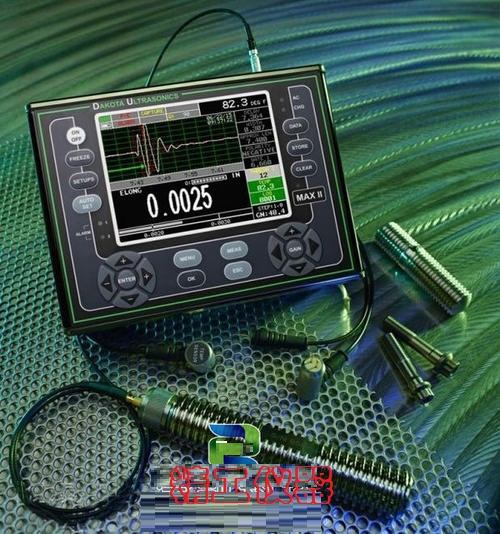

美國DAKOTA公司螺栓應力監測儀MAX Ⅱ，采用超聲波方法，螺栓應力監測儀通過測量超聲波在螺栓等緊固件被加載拉伸后的傳輸時間變化，計算出時間、伸長率、載荷、應力和應變，進行螺栓應力的測試。
MAX-II螺栓應力監測儀
的詳細介紹
美國DAKOTA公司螺栓應力監測儀MAX Ⅱ，采用超聲波方法，通過測量超聲波在螺栓等緊固件被加載拉伸后的傳輸時間變化，計算出時間、伸長率、載荷、應力和應變，進行螺栓應力的測試。
|
特點
|
- 測量的項目包括伸長量，負載，應力，應變和時間
- 彩色QVGA顯示器(320x240像素)
- 多種測量模式
|
|
|
脈沖-回波模式：測量材料厚度
回波-回波模式：穿過涂層測量材料厚度
回波-回波驗證模式，穿過涂層測量材料厚度
|
- 自定義自動校準功能
- 內置4GB和高達64GB的外置SD 卡
- USB 1,1連接
- 模擬、串行和報警輸出
|
|
|
|
|
|
技術參數
|
|
|
測量
|
|
|
單位：in，mm，μs
聲速范圍：309.88～18542m/s
測量模式： 脈沖-回波(P-E)模式， 回波-回波(E-E)模式，回波-回波驗證(E-EV)模式
測量范圍：1~2540mm(P-E)。E-E模式測量范圍會不同，具體取決于材料類型和均勻性
檢測：過零檢測
分辨率：0.0001mm
校準：自動、固定、單點兩點校準
測量項：
|
|
時間-納秒
伸長率-長度變化(英寸/毫米)
負載-施加的力負載
應力-單位面積應力施加的力
應變-伸長率與有效長度的比值
|
螺栓材料：從預設或自定義列表中選擇類型
|
|
|
超聲波參數
|
|
|
脈沖類型：尖波脈沖、方波脈沖和音頻脈沖
脈沖電壓：100~400v
脈沖寬度：可選尖波、窄波、寬波、高壓尖波、高壓窄波、高壓寬波、0.5MHz音頻、1MHz音頻、2MHz音頻、5MHz音頻、10MHz音頻、40ns尖波、80~400ns方波、 50ns~1ms音頻
增益：0~110dB，0.2dB分辨率。手動和自動增益控制
阻抗：50、75、100、300、600和1500Ω
頻率帶寬：1.8~19MHz(-3dB)濾波器
水平線性：±0.4% FSW
垂直線性性：± 1% FSH
放大器線性：±1dB
振幅測量范圍：0至100% FSH，分辨率為1%
延遲：0~2540mm(鋼)
閘門：根據選擇的測量模式，有三個獨立的閘門，帶有聽覺 和視覺報警。 振幅5~95%，1%步進
|
|
|
顯示
|
|
|
顯示屏：陽光下可見的 16色QVGA TFT彩色顯示屏(320 x240像素)，可視區域115.2x86.4mm。調色板，多種顏色和亮度選項
屏幕刷新頻率：60Hz
顯示波形：射頻(全波視圖)、+/-整流(半波視圖)、數字或分屏組合(波+大數字)
計時：單次8位100MHz超低功耗數字化儀的精準TCXO計時
|
|
|
探頭
|
|
|
探頭類型：1~10MHz單晶探頭，直徑3.18~25.3mm可選磁性和非磁性探頭
膠合：可用于具有*小/短伸長的短螺栓，以消除探頭放置誤差
接口：可選Microdot、Lemo 00或BNC
定制探頭：可用于特殊應用
|
|
|
存儲
|
|
|
數據結構：網格(字母數字)
容量：內置4GB ，或64GB的外置SD卡
屏幕捕獲：TIF圖形捕獲，用于快速記錄
|
|
|
功能
|
|
|
自定義設置：64個用戶定義設置；用戶可以編輯工廠設置
自動設置：自動執行每個螺栓的檢測、范圍和顯示設置過程
閘門：三個測量門，取決于所使用的測量模式，可調整起始點和閾值
報警：可調上下限聲光報警
現場校準：矢量或回歸校正曲線，使用載荷和應力提高精度
|
|
|
其他
|
|
|
鍵盤：12個觸摸鍵
電源：10.8v，2AH鋰電池，可連續工作18小時
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝，符合IP65
工作溫度：-10～60℃
尺寸重量：216x165x70mm，2.04kg(包括電池)
符合標準：NIST和MILSTD-45662A
配置：主機、耦合劑、3米的探頭線，計算機連接線、軟件、耦合劑、3節5號電池、說明書、出廠證書、儀器箱
|
|
磁性單晶探頭(可吸在螺栓端面)
|
型號
|
頻率
|
探頭晶片直徑
|
探頭防磨面直徑
|
|
PT-700-2405
|
5MHz
|
3.18mm
|
5.08mm
|
|
PT-700-4405
|
10MHz
|
3.18mm
|
5.08mm
|
|
PT-702-1405
|
2.25MHz
|
6.35mm
|
8.13mm
|
|
PT-702-2405
|
5MHz
|
6.35mm
|
8.13mm
|
|
PT-702-4405
|
10MHz
|
6.35mm
|
8.13mm
|
|
PT-703-1405
|
2.25MHz
|
9.53mm
|
11.94mm
|
|
PT-703-2405
|
5MHz
|
9.53mm
|
11.94mm
|
|
PT-704-1405
|
2.25MHz
|
12.70mm
|
16.00mm
|
|
PT-704-2405
|
5MHz
|
12.70mm
|
16.00mm
|
|
PT-706-1405
|
2.25MHz
|
19.05mm
|
20.83mm
|
|
PT-706-2405
|
5MHz
|
19.05mm
|
20.83mm
|
|
|
非磁性單晶探頭
|
型號
|
頻率
|
探頭晶片直徑
|
探頭防磨面直徑
|
|
PT-4903-2875
|
5MHz
|
3.18mm
|
5.84mm
|
|
PT-4903-4875
|
10MHz
|
3.18mm
|
5.84mm
|
|
PT-4023-1855
|
2.25MHz
|
6.35mm
|
9.02mm
|
|
PT-4023-2855
|
5MHz
|
6.35mm
|
9.02mm
|
|
PT-4023-4855
|
10MHz
|
6.35mm
|
9.02mm
|
|
PT-4043-1855
|
2.25MHz
|
12.70mm
|
15.37mm
|
|
PT-4043-2855
|
5MHz
|
12.70mm
|
15.37mm
|
|
|
其他可選附件
76.2mm(3")校準試塊(鋼)
76.2mm(3")和152.4(6")校準試塊(鋼)
6米探頭線
耦合劑
