ULTRAPROBE15000超聲波狀態檢測分析系統

UP 15000Touch是一臺真正適合你一手掌握的超聲波狀況監測實驗室。

UP 15000 Touch是如此精密和如此先進，而且很容易使用。

該UP 15000中心部分有一塊觸摸屏技術的顯示屏。是一個真正的“全面檢測服務系統"，你會驚奇地發現有許多不同的方式可以使用它，并且有多種不同的應用程序可以使用，觸摸一個圖標后超聲檢查的精彩世界將為您打開。

UP15000 Touch技術特點和優點：非常精密、如此容易

你會驚訝于如何快速提高你的檢查能力-幫助您提高整個工廠的資產利用率，同時減少能源的浪費。另外，報告生成將幫助你了解如何管理您的重要超聲狀態監測方案，以改善公司的盈利能力。

zui后，您可以根據您想要的方式來測試所有的功能，你需要準確的結果。通過UP 15000 Touch，現在你可以真正看到未來。

主要特點：觸摸屏技術、機載錄音/攝像、多個數據屏幕（分貝/溫度/光譜分析）、溫度測試的紅外測溫儀、發射率調整、機載頻譜分析儀、機載相機拍攝測試點、激光指示測試點位置、回顧報警組和生成報告、存儲數據，聲音和圖像、回顧歷史記錄數據、用于所有設備的應用程序。

UP15000 Touch技術規范

構 造：手持式主機，材料為氧化鋁和ABS塑料制成。

電 路：固態類比電路和帶溫度補償?shù)腟MD數字電路，RMS 轉換。

頻率范圍：20 kHz-100kHz（增量可調，每次1KHz）。

響應時間：<10毫秒。

顯示：QVGA觸摸屏 - 紅外，激光指示器，照相機，頻譜分析儀。

錄音：WAV文件格式。

紅外溫度：-20℃至500℃（-4℉至932℉）。

照相機：200萬像素。

激光指示器：歐洲以外：輸出<5mW-波長640nm –IIIa級激光產品。歐洲：輸出<1mW-波長640nm –II 級激光產品。

內存：400個存儲位置。

電池：鋰離子充電電池。

工作溫度：0℃至50℃（32℉至122℉）。

輸出：外差法校準輸出，分貝(dB)，頻率, SD卡。

探頭：Trisonic掃描模塊，聽診器模塊，遠程模塊和RAS-MT。

耳機：可配合安全帽使用的豪華噪聲隔離耳機。

指標：分貝，頻率，電池狀態，和16段條形圖。

靈敏度：在50英尺(15.24m)處檢測直徑為0.005″(0.127mm),壓力為5psi(0.34 bar/0.33Kg)的泄漏點。

閾值*：1×10-2 std.cc/sec到1×10-3std.cc/sec。

尺寸：全套鋁合金儀器箱 21.5" x 18.5" x 8" (55 x 47 x 20 cm)。

重 量：手*式主機：2.35磅。（1.1公斤），全套手提儀器箱：19磅。（8.6公斤）。

保 修：1年部件/人工標準，完成保修登記卡返回5年。

顯示方式：分貝（主要），紅外，ABCD，頻譜和特殊應用。

頻譜分析儀（模式）：頻譜，時間序列和雙重細節。

UP 15000 Touch 典型應用

UP 15000 Touch是*的檢測系統，它是適合你一手掌握的連續在線監測實驗室，用途幾乎適用于任何設備，使用簡單的觸摸屏技術，在您的檢查過程中，該系統將測量，分析和收集所有數據。你從未體驗過如此強大而簡單的操作系統，關于觸摸運用的具體應用如下：

1.機械/軸承檢測

可在故障早期發現異常（軸承缺油、用油過量、軸承內有異物、磨損嚴重等），超聲波可避免偏移、濾掉背景噪聲，且在振動情況下使用不受影響，機械運動可產生高頻的信號，UP在高頻窄波段靈敏地探測聲波振幅和音調的微小變化，可進行對比，也可觀察其變化趨勢。主要應用：1.軸承潤滑狀況監測2. 機械旋轉/摩擦監測3.泵浦氣蝕檢測。

2.泄漏檢測

當流體（氣體或液體）從高壓端到低壓端，在正常情況下會相對較“安靜"，一旦有泄露或阻塞，流體通過泄露點或阻塞段時，就會產生“湍流"。湍流會產生強烈的超聲波信號，超聲波是方向性很強的信號，利用這種特性可以對泄漏位置進行準確判斷。儀器的靈敏度調節功能可突出故障信號，明顯降低外部聲音干擾，即使在噪音環境下也能被準確檢查出來。超聲波技術相對“絕對壓力法、壓差法、氣泡法"，操作簡單、適用范圍廣、準確可靠。主要應用：1.管道/閥門泄漏2.疏水閥泄漏3.壓縮機泄漏。

3.放電檢測

電氣/電力設備的常見故障：電暈、電痕、電弧。電暈和早期的電痕不會產生熱量，紅外技術無法檢測，但它們會產生超聲波信號，超聲波技術可以檢測到；局放發生在設備內部是，紅外方法難以檢測，超聲波檢測儀在設備表面或結合處可以檢測。UE系列對開關柜、絕緣子等電氣設備的檢測非常靈敏，配合使用檢測附件（LRM/UWC）可遠距離檢測電氣設備及架空線路。

主要應用：

①高低壓開關柜/變壓器

電力開關柜能否正確動作、變壓器能否正常工作是電網能否正常運行的關鍵因素。制造工藝、安裝過程或運行維護失當，都會給設備造成缺陷，威脅電網的安全、穩定運行，影響正常的生活和生產，造成不良的社會反應。利用UE的超聲技術及設計的傳感器，可以在紅外技術難以解決問題的情況下，發現早期故障，以便維護人員做好檢修計劃。

②輸電線路接頭/絕緣子

絕緣子、線路接頭如果存在內部缺陷、外部污染，都會產生電暈、電痕、電弧現象，這些放電現象會削弱絕緣能力，導致部件損壞，引起非預期的停產、停運，嚴重的可導致火災和爆炸。由于上述局放現象并不一定伴隨明顯的升溫，高溫環境也可能掩蓋這些現象，但是它們會產生超聲噪音，通過UE的掃描探頭(LRM/UWC),可在不同距離進行檢測，zui遠可達50米。

4.密封性測試

主要針對水密封實驗、風噪音、輻射泄漏等。按照傳統方法，使用淋水、沖水試驗檢測漏水和風噪音，費時、費力而且準確性不佳；采用肥皂、水泡檢測空氣剎車和輻射泄漏，也是耗時低效。采用超聲波技術進行檢測就輕松多了，將超聲波發生器放入車體（艙體）內，掃描門、窗、封口處，可以精確、快速地完成檢測工作。

主要應用：1.風噪音、門窗密封2.艙蓋密封性（船舶、飛行器、槽車、冷藏車）。

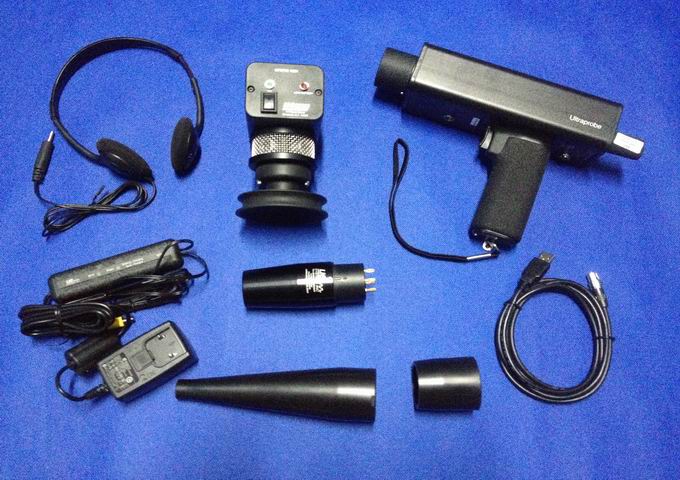

UP 15000 Kit：達到并超過美國ASTM E1002-2005泄漏檢測的要求。

涵蓋一個或以下多個：051115，0303776，0315199，1206586，1297576，1881263，2562758，2689339，4416145，4823600，5955670，6122966，6339961，6341518，6415645，6655214，6707762，6804992。

UE Systems致力于不斷改進產品，因此規格如有變更，恕不另行通知。保修詳情，可根據要求向銷售商提出。

ULTRAPROBE ? 15,000 Touch 典型應用

Ultraprobe 15,000 Touch是*的檢測系統，它是適合你一手掌握的連續在線監測實驗室，用途幾乎適用于任何設備，使用簡單的觸摸屏技術，在您的檢查過程中，該系統將測量，分析和收集所有數據。你從未體驗過如此強大而簡單的操作系統，關于觸摸運用的具體應用如下：

電氣檢查分析：電弧、電痕、電暈。

失效模式檢測：開關、變壓器、絕緣子、繼電器、母線。

泄漏檢測/節能分析：閥門、蒸汽疏水閥、凝汽閥、壓縮空氣、壓縮氣體（O2, NO，等等）。

機械檢查或趨向分析：軸承/狀況、摩擦狀況、氣蝕、齒輪或齒輪箱、泵浦或馬達、缺乏潤滑/過渡潤滑。
