?MOM2是為測試斷路器觸點、母線連接和其他大電流連接而設計，設計理念包括安全性、易于使用性和多功能性
?微歐表可在任何需要高精度地測量低電阻的場合使用
?MOM2采用了一個超級電容，用以產生大電流輸出。超級電容與傳統的電容相比能儲存更多的能量，并且由于內阻較低，在放電過程中能傳遞更大的電流
?在測試過程中，電容通過被測物體放電。流過試樣的電流和電壓下降被持續和同步地采樣。從每一個采樣點計算出電阻，然后平均起來得到一個*終值
?使用MOM2可以根據雙接地方法進行測試。這表示測試樣品可以在測試過程中兩端接地，保證測試過程的安全、簡單和迅速
?MOM2的堅固和輕巧使它成為適合于現場測試的手提儀器。儀器有一個牢固的橡膠皮套，使其更加耐用。MOM2可以使用一整天而不需要重新充電。它可以存儲190個測試值并且通過藍牙將測試數據傳到PC

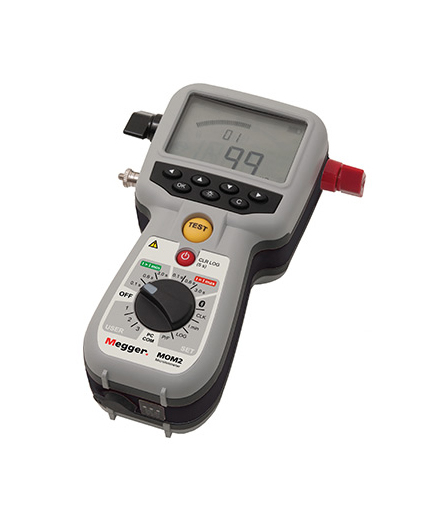

MOM2微歐計產品描述：
1.電流輸出端 (-)
2.電流輸出端 (+)
3.顯示屏
顯示屏提供了模擬圓弧和雙數字讀數：
?模擬圓弧 ：
顯示了電容的電量水平
?雙數字顯示 ：
大的主數字讀數使所有主要測試結果清晰可見
第二個數字顯示為額外數據.
4.接地端
5.導航鍵和屏幕設置鍵
6.測試按鈕
7.待機/啟動（短按觸發）
清除記錄（長按5秒）
8.功能選擇
9.電壓（-）測試導線接口
10.電壓（+）測試導線接口和trig功能
11.電池充電器接口
12.電池充電器指示
MOM2微歐計產品特點：
?MOM2測試系統可用于許多應用。*常見的*是測試低壓、中壓和高壓斷路器的接觸電阻，以及母線連接和其他大電流的連接點
?如果接觸電阻太大，*會加大功率損耗使溫度升高，造成嚴重的問題。為了避免這些問題，應定期檢測電阻
?10 kA時0.1 mΩ電阻使功率損耗達到10 kW。一個點上有這樣的功率損耗在必然導致溫度的升高，造成過熱和前期故障
下表敘述了在大電流情況下低電阻的重要性
|
電流 |
接觸電阻 |
功率損耗 |
|
10KA |
1MΩ |
100KW |
|
10KA |
0.1MΩ |
10KW |
|
1KA |
1MΩ |
1KW |
|
1KA |
0.1MΩ |
100W |
4線開爾文（Kelvin）測試
開爾文探頭（包含在BD-59090內）在4線開爾文測試中被使用。這是測試電阻連續性，確保所有接觸和導線電阻得到補償?shù)姆椒?，大大加?qiáng)了測試的精度。每一個開爾文探頭裝有兩個末端，一個用于產生電流，另一個用于測量微弱的電壓存在
開爾文夾鉗（包含在BD-59092內）使用相同的原理
雙“探頭”末端，顯示彈簧中心末端
MOM2微歐計產品應用：
?斷路器測試
?? 斷路器觸點測試
? 斷路器連接測試
?母線測試
? 母線連接點測試
? 連接測試
?所有需要測試電阻的大電流場合
???開關
??隔離設備
??安全接地連接
?焊點
??熔絲
??電纜
手持探頭，將開爾文夾夾到斷路器上，按下trig/TEST按鈕。有一個信號指示測試通過或失敗，測試結果被記錄在儀器內，稍后可存儲到電腦
傳統的從地面進行測試。通過存在的接地電纜進行電流注入，需要選配電纜套件?？蛇x的套件有5米、10米和15米電纜
雙接地
許多電力公司規定在變電站發生故障時要保持安全接地的位置，因此，MOM2在設計時考慮到了這種限制。雙接地意味著在測試過程中被測樣品兩端同時接地，使測試更加簡單、安全和快速。這樣*可以減少在變電站里所花的時間，將精力集中在測試上而不是設備上
兩端接地的斷路器測試，雙接地技術
| *小電流發生： | 可選50A/100A，電阻≦2 mΩ |
| 通過/失敗： | 可設置1 μΩ-- 1999 mΩ |
| 測量次數： | *小電流為50A時2200次，*小電流為100A時800次 |
| 抗干擾： | OK |
| 范圍： | 0-1000 mΩ |
| 范圍選擇： | 自動 |
| 分辨率： |
0 – 999 μΩ 1 μΩ； 1.0 – 9.99 mΩ 0.01 mΩ； 10.0 – 99.9 mΩ 0.1 mΩ； 100 – 1000 mΩ 1 mΩ |
| 精度： |
0 – 1999 μΩ ±1 % 讀數 ±1 分辨率 2 – 1000 mΩ ±2 % 讀數 ±1 分辨率 |
| 輸出電流： | > 100 A DC (R < 2 mΩ) |
| 輸出電壓： | 2.5VDC |
| 持續輸出時間： | 0.1s，0.6s，3s可選 |
| 輸入電壓： | ±3 VDC |
| 觸發輸入： | 不高于8VDC |
| 數據容量： | 190組 |
| 數據內容： | 標簽，*大電流，*小電流，限制電流，阻抗，測量時間，通過/失敗條件 |
| 通訊： | 藍牙 |
| 電池容量： | 2700mAH |
| 充電時間： | 4小時 |
| 尺寸： | 217×92×72mm |
| 重量： | 1.0kg |
| 環境 |
|
| 應用場合： | 儀器可在高壓變電站和工業環境 |
|
|
下使用 |
| 溫度 |
|
| 操作： | -20oC 到 +50°C (-4°F 到 |
|
|
+122°F) *) |
| 儲存： | -40oC 到 +70oC (-40°F 到 |
|
|
+158°F) |
| 相對濕度 %RH： | 5%-95%， 不凝結 |
| 污染等級： | 2 |
| 沖擊： | IEC 60068-2-27 |
| 震動： | IEC 60068-2-6 |
| 運輸： | ISTA 2A |
| *)電池操作溫度為0℃到+50℃(32°F到122°F) | 電池充電溫度為+10℃到+40℃(50°F+104°F) |
| CE-標識： |
|
| EMC： | 2004/108/EC |
| LVD： | 2006/95/EC |
| 常規： |
|
| 電池功率： | AA (HR6) 2700 mAh NiMH 鎳氫 電池，5節 |
| 充電時間： | < 12 小時 |
| 25°C 典型充電時間： | 3 小時 |
| 充電器： |
|
| 電源電壓： | 100 - 250 V AC, 50 / 60 Hz |
| 功率： | 60 W |
| 保護： | 防止錯誤電池型號，高溫低溫保護 |
| 時鐘電池壽命： | ≥10 年 |
| 聲音反饋： | 不同的蜂鳴器聲音 |
| 用戶預設： | 3 |
| 現場校正： | 有 |
| 封裝： | IP54 |
| 大小 (接線柱除外)： |
217 x 104 x 72 mm 8.5 x 4.1 x 2.8 in |
| 重量： |
儀器重 1.0 kg (2.2 lbs) 連攜帶箱和配件重 5.0 kg (11 lbs) |
