DY216自動拉拔測試儀，DY-216拉拔儀
自動拉拔測試儀DY-2系列有DY206,DY216，DY225涵蓋了整個拉拔應用范圍，它擁有無可比擬的操作便利性和存儲所有測試記錄的獨特性能。
在建筑行業中，拉拔測試是應用最廣的一種試驗方法。有大量標準專用于這種方法，這一點就可以看出。
我們?cè)缫阎?，在恒定加載速率應用中，對拉拔測試結果造成影響的主要因素是操作人員的影響。而這種配有集成反饋控制電機的 DY-2 在可驗證的恒定加載速率的情況下進行了完全自 動化測試，從而完全消除了這種變化因素。
DY-2 在數據記錄方面也有獨一無二的性能，它可以記錄技術規范所需的每個測試參數。
● 測試時間和日期
● 測試盤尺寸
● 最大加載
● 粘合強度自動計算
● 圖形顯示加載速率
● 完整測試時間
● 失效模式
第一次使用時，操作人員可以提供拉拔測試的所有記錄，證明測試是根據適用標準執行的。

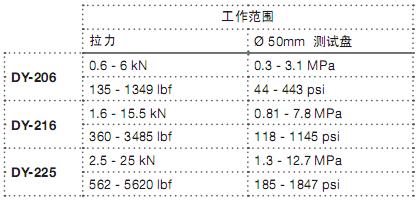

應用范圍
根據最大拉力，可以將 DY-2 分為三種類型。這涵蓋了整個拉拔應用范圍（例如
50mm 測試盤）：
DY-206 提高了灰漿和打底測試粘合強度等低強度應用的精度。
DY-216 涵蓋了大多數應用。
DY-225 應用于強度極高的應用，比如測試混凝土結構上的纖維強化聚合物（例如 ASTM D 7522/D 7522M-09）或測試維修和上覆材料（例如 ASTM C 1583）的粘合強度。
適用標準
為了進一步說明其應用范圍廣，DY-2 遵守了以下各種標準。
EN 1542、EN 1015-12、EN 1348、ISO 4624、 BS 1881 Part207、ASTM D 4541、ASTM C 1583、ASTM D 7234-05、ASTM D 7522、ZTV-SIB 90
此外，大多數標準規定精度要求。
DY-2 根據 EN ISO 7500-1 級別 1 進行了校準，因此其精度超過上述任何一種標準的精度要求。

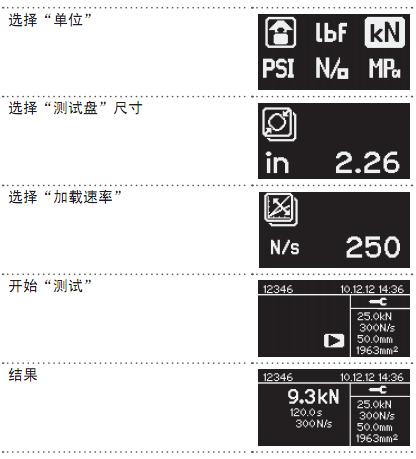

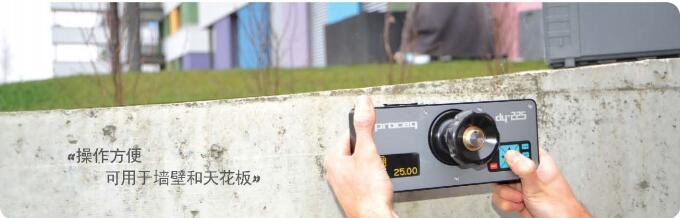

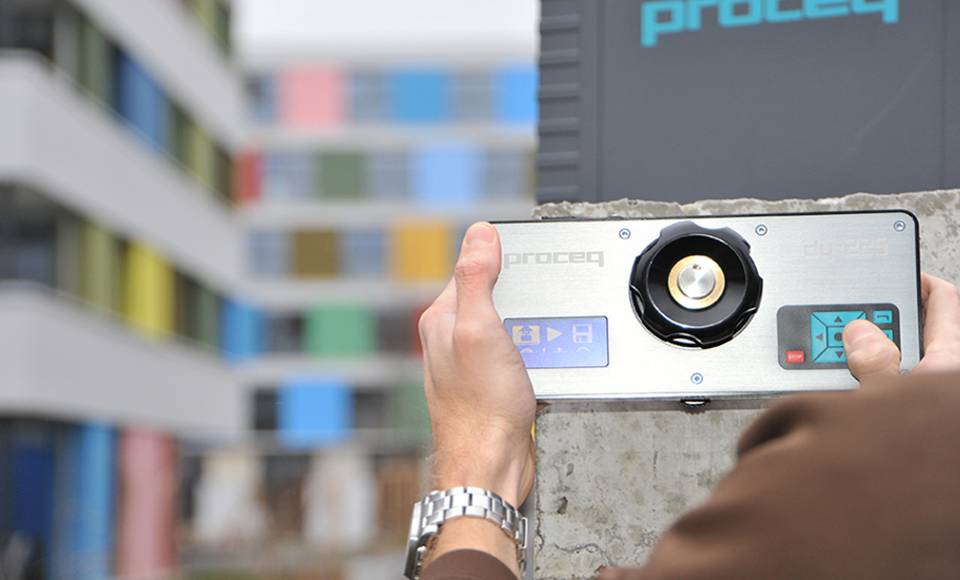

簡單操作
失效模式報告
大多數拉拔測試標準需要操作人員記錄失效模式。DY-2 可以使信息和測試結果一起保存，這是獨一無二的。

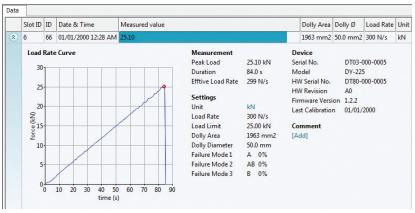

加載速率報告： DY-Link 軟件
DY-2 提供了證明文件，證明測試實際上是在規定加載速率下執行的。
加載速率曲線和測試結果一起保存，它可以下載到 PC 生成報告；或在測試期間，如果 DY-2 連接 PC，也可以對其進行實時觀察。

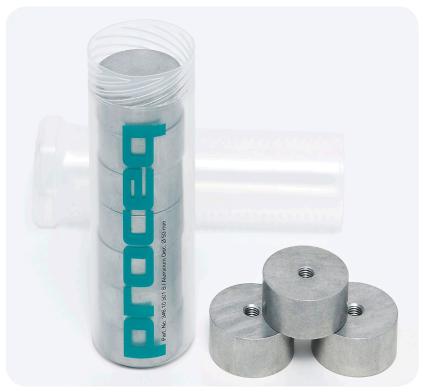

測試盤尺寸
根據應用和待測材料，標準指定一系列測試盤尺寸。Proceq 提供了所有測試盤尺寸。完整列表可見下一頁。
技術規格
| 精度和分辨率 | EN ISO 7500-1 級別 1 (±1%) |
| 內存容量 | 100 次測量 |
| 電池容量 | 1500 mAh, 3.7V （最少 80 次測試） |
| 充電器 | A 型 USB (5V, 100mA) |
| 重量 | 4.5 kg |
| 外殼尺寸 | 109 x 240 x 205.5 mm |
| 操作溫度 | -10 到 +50°C（32 到 122°F） |
| 存儲溫度 | -10 到 70°C (14 到 158°F) |
訂購信息
DY-2 裝置
| 產品編號 | 產品描述 |
| 346 10 000 |
DY-206 拉拔測試儀最大拉力達 6 kN (1349 lbf)、包括牽引螺栓 M10、鋁制測試盤 50mm/M10、帶USB線充電器、軟件、使用說明書、校準證書和便攜式儀器箱。
|
| 346 20 000 |
DY-216 拉拔測試儀最大拉力達 15.5 kN (3485 lbf)、包括牽引螺栓 M10、鋁制測試盤 50mm/M10、帶USB線充電器、軟件、 使用說明書、校準證書和便攜式儀器箱。
|
| 346 30 000 |
DY-225 拉拔測試儀最大拉力達 25 kN (5620 lbf)、包括牽引螺栓 M10、鋁制測試盤 50mm/M10、帶USB線充電器、軟件、使用說明書、校準證書和便攜式儀器箱。
|
測試盤和配件
產品編號 產品描述
346 10 500S 鋼制測試盤， 50mm/M10，10 個一組
346 10 501S 鋁制測試盤， 50mm/M10，10 個一組
346 10 502S 鋁制測試盤， 20mm/M10，10 個一組
346 10 503S 鋁制測試盤，50x50mm/M10，10 個一組
346 10 504S 鋁制測試盤，40x40mm/M10，10 個一組
346 10 505S 鋁制測試盤， 100mm/M10，3 個一組
346 10 506S 鋁制測試盤，100x100mm/M10，3 個一組
346 10 507S 鋁制測試盤， 75mm/M10，5 個一組
346 10 508S 鋼制測試盤，100x100x8mm/M10，3 個一組
346 10 509S 鋼制測試盤，95x45x8mm/M10，5 個一組
346 10 511S 鋼制測試盤，40x40mm/M10，10 個一組
346 10 530 大型測試盤適配板
346 10 251 全套電池組
