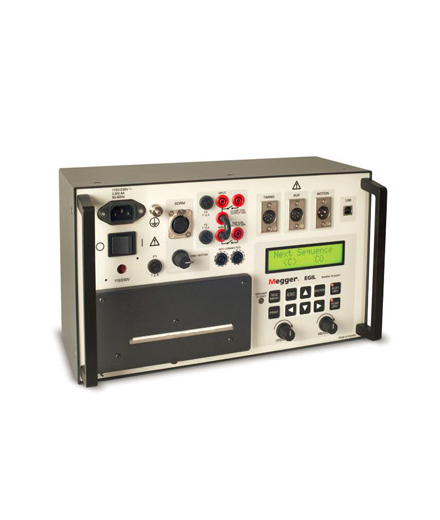

?EGIL?集成了從我們較大的儀器經驗中獲益的優點，適用于每相一次接觸的斷路器。 更小更簡單，EGIL同樣具有多樣性
?而EGIL的價格使其對小型發電廠具有吸引力。
?此外，它為大型電力公司的維修部門提供了理想的輔助工具。
?EGIL設計用于測試每相具有一個主要觸點的斷路器。 它的三個時間通道連接在一起。 同時記錄和顯示裝有預插入電阻的并聯觸點事件。 有兩個*立的時間通道用于測量輔助觸點。 為了簡化現場連接，EGIL配備了主要和輔助觸點的現成多電纜組。
?自動測量線圈電流，并在顯示窗口或通過內置打印機測試后立即顯示其他讀數。 EGIL易于使用 - 內置的音序器（程序單元）可自動設置儀器進行下一個連續的斷路器操作。
?主要用于測量行程（運動），可選的模擬輸入通道也可以找到許多其他用途。 如果未安裝此通道，則所有相關的菜單命令都將被隱藏。
?具有SDRM選件的EGIL和SDRM附件可實現靜態和動態電阻測量。
?EGIL還可以配備可選的USB接口，用于與PC和CABAWin?斷路器分析軟件進行通信。
EGIL斷路器分析儀特點：
?適用于每相斷路器的所有斷路器的定時和行程測試
?非常易于使用和可靠
?兩個*立的定時通道用于測量輔助觸點
?用于驅動傳感器的模擬測量通道或一般電壓/ 電流測量
?靜態和動態電阻測量以及SDRM201
EGIL斷路器分析儀優點：
1. 電源電壓轉換開關，115/230 VAC。
2. SDRM （可選）靜態和動態電阻測量。SDRM201附件接口。
3. 內置線圈電流測量。讀數顯示在自動縮放圖上。
4. 定序器用于線圈的信號允許對于彼此不同的線圈脈沖引入延遲。
5. 三個定時通道。主觸點和預插入電阻連接都可以在同一通道上定時。 結果以圖形和數字方式呈現。
6. 兩個電隔離定時頻道 可用于干燥或濕式輔助觸點的定時。
7. 可選模擬輸入通道，用于測量行程（運動）或任何其他模擬電壓。
8. USB（可選）接口為PC。 支持與KAABA斷路器分析軟件的通信。
9. 內置打印機功能自動刻度，114mm（4,5“）寬的紙張可以快速方便地更換。
10. 電隔離插座確保在斷路器中或斷路器上工作之前安全可靠地斷開操作線圈電纜。
11. 斷路器狀態指示Egil測量斷路器的狀態（開路或閉合），隨后，該定時器將自動設置儀器進行下一個順序操作。
12.序列按鈕（C，O，C-O，O-C或O-C-O）設置，并從測量結果中運行打印。
13. 開關用來設置斷路器到所需的狀態，而不激活測量通道。
14.菜單驅動程序自動調用默認設置以消除耗時的預設。 與卸載的可選設備相關聯的所有菜單行都是隱藏的，以增強簡單性。對于基本的EDIL單元，您只需連接多根電纜組并轉動MEASURE旋鈕。
15.MEASURE旋鈕 運行一個斷路器操作順序，測量和記錄結果。
16.使用AUX 1和2按鈕對于輔助觸點定時的時間通道。 可以選擇接觸感應或電壓檢測。
EGIL斷路器分析儀應用：
?EGIL主要用于在中等電壓下測試高壓斷路器。 但是，由于時間通道沒有電隔離，因此每相不能有多于一個斷路。 記錄主觸點，預插入電阻觸點和輔助觸點的接觸時間。 也記錄線圈電流。
?除了實際測量值之外，根據IEC標準的幾個參數被計算并顯示在報告中，例如。 關閉和開放時間，階段之間的差異，過度運行，CO和OC時間（和其他）。
EGIL斷路器分析儀應用實例
重要：使用儀器之前，請閱讀使用說明書。
1.使用附帶的地面電纜接地EGIL。確保斷路器在兩側都是閉合的并接地。
2.將主接觸電纜組件連接到EGIL和斷路器。
3.將輔助觸點電纜組件連接到操作機構上的a-和b-觸點。
4.將EGIL定序器連接到接近和跳閘線圈和輔助電壓。
5.拆下斷路器一側的接地連接。
6.您現在可以繼續進行測試。只需轉動MEASURE旋轉開關并讀取結果。
