·自動測量電力、電話、有線電視、局域網電纜的長度，并能測量其開路和短路故障的距離
·大型的，高分辨率背光LCD·自動控制輸出阻抗25、50、75、100、125、150歐姆
·友好的用戶操作界面
·電纜長度校準功能
·內置39種標準電纜型號

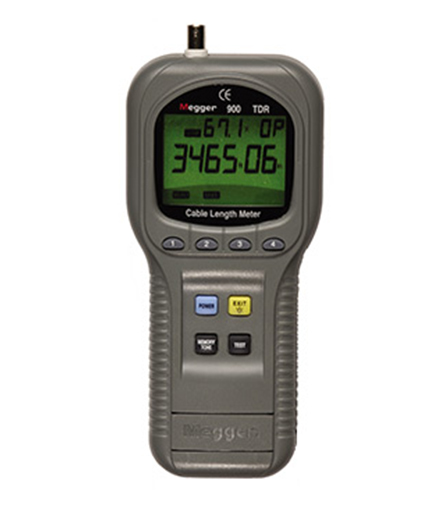

TDR901網絡電纜診斷測試儀及多用途時域反射儀說明
·TDR901是一個*進的測量儀，使用時域反射計來測量電纜線長度和其開路和短路故障的距離
·TDR901的測試量程為5m到3Km，*小分辨率為50cm
·TDR901能用來測試任何至少由2個絕緣金屬組成的電纜線，可能有一個電纜線的護套和屏蔽線
·TDR901內部帶有自動匹配網絡，使儀器能測試25、50、75、100、125、150歐姆的電纜（這些是用于電力、電話、有線電視、局域網）
·TDR901可以通過菜單選擇鍵來使儀器非常接近的匹配被測試導線。也能簡單的調整傳播速度來和電纜線相匹配。有其它的調整設置來改變距離測量單位（英尺或者米）
·TDR901放在一個堅固的符合IP42標準的ABS箱子中
·TDR901帶有一個很柔軟的運輸箱和一個彈簧夾適配器
·TDR901由4個AA電池供電。電池都放在一個盒子里面，在換電池的時候*很快速和容易
TDR901多用途時域反射儀特點
·具有CE檢查證明
·在整個測量范圍中，精確到50cm
·大型背光LCD顯示屏
·自動控制輸出阻抗，自動修正，自動調零等使儀器和被測試導線相匹配。僅僅需要手動設置V.O.P（傳播速度）
·如果知道V.O.P（傳播速度），*會顯示導線長度或者知道導線長度*會顯示V.O.P（傳播速度）
·20個內部儲存單元可以儲存20組電纜V.O.P設置
·內置39種標準電纜型號，能使儀器快速和簡單的測量各種類型的電纜線
·用于電纜線故障進行追蹤和顯跡的音頻發生器（振蕩頻率 910到1100Hz；5V的峰峰值）
·線性電壓探測：顯示“OUCH”信息和在線性電壓超過6.5V的時候，儀器會停止操作
·安全保護（高達250V RMS）
TDR901自動匹配輸出阻抗(25,50,75,100,125,150Ω)，適用于電力電纜、同軸電纜、電話線、電視線和網絡電纜等綜合布線的應用。用戶只需通過按鍵操作，便可選擇匹配的電纜類型，調整測量電纜的VOP傳播速率值(VOP值直接關系到測量結果的準確與否)，可自行設定長度顯示單位。
TDR901內置39組標準電纜的VOP數據庫，具有20個記憶單元，用戶可自定義模式測試和存儲20組電纜的VOP值。
TDR901內置過壓安全保護(最高電壓250V有效值，可有效防止儀器的意外損壞)和在線電壓監測功能，當測試電纜的在線電壓超過6.5V，儀器LCD會顯示過壓標識”O(jiān)UCH” 并且終止測試。
TDR901測量速度特別快，適用于布線工程安裝的現場測試，能夠快速測試屏蔽和非屏蔽網絡電纜，迅速識別并以數位顯示出五種線路故障：短路、開路、反接、交叉、串繞，配合使用RJ45適配器，使用起來非常方便。
TDR901具有螺紋ABS外殼(防滑)，具有防塵、防濺水功能(達到IP42標準)，使用4個AA電池(NEDA 15A 或NR 6)，電池裝于后部電池倉內，易于更換。
TDR901是一款經濟型、易于使用的高精度TDR電纜長度測量、網絡診斷、斷路點及短路點故障定位儀，量程達600米，工作穩定可靠，兼容電話線、網絡線、同軸電纜及綜合布線電力電纜等的應用。不同于市面上大多數類似產品的是，長度測量TDR901可以達到<1%的精確度，為同級別手持式TDR儀器的最高標準。如果不考慮線纜認證、通訊信號類的測試，TDR901為中小布線工程的最佳測試儀器選擇。一機在手，可以解決所有網絡綜合布線的連接測試及驗收問題。大量的客戶案例，已經應用于眾多綜合布線工程和安裝測試的領域。
產品特點
超大LCD背光顯示；
準確度到5cm，最大測量長度達600米；
故障線路識別: 短路、開路、反接、交叉、串繞；
配置4個遠端識別器(#1為標準配件，#2,3,4為可選配件)；
自動輸出阻抗控制、自動量程、自動歸零、自動調整靈敏度；
兼容多種電纜類型，只需設置待測電纜的傳播速率V.O.P值；
用戶友好菜單界面設計，易于設置和操作；
現場測量刻度轉換功能(米值和英制)；
快速查找樣本電纜的V.O.P值；
20組用戶自定義存儲記憶單元；
內置39組標準電纜數據庫；
音頻發生器(810~1100Hz,5Vp-p振蕩信號)；
250V過壓安全保護，在線電壓監測；
