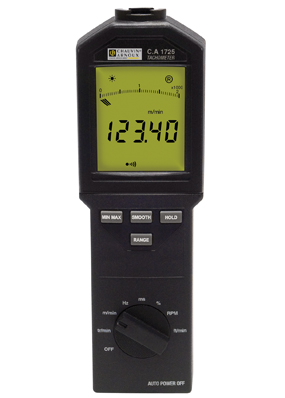

CA1725 工業轉速計
產品編號：P01174810 法國CA公司最新工業級轉速計，是CA1727的簡化型號。操作簡易、便捷，可進行各種“非接觸式”及“接觸式”的轉速測量。
在“非接觸式”測量方法上，采用紅外光反射原理：在被測物旋轉部位貼上反光紙，儀器發出調制紅外光束至被測物旋轉部位，再經由紅外光學傳感器接收反射的調制紅外光，有效避免了外部光源的干擾，確保轉速的測量精度。
在“接觸式”測量方法上，采用專用的機械適配器（選購），經由接觸被測物的轉動部位，將轉速轉換成脈沖信號；之后儀器通過測量脈沖信號來測得轉速。
另外，CA1725具有一外部電壓信號輸入接口，可將其各種類型的傳感器電壓信號接入轉速計，進行轉速、頻率、周期或占空比等測量。
采用大型帶背光液晶顯示屏，大型數字顯示，并有42段的模擬條形圖顯示，判讀清晰。同時可顯示各種信息，如：信號接收確認、功能選擇等。
產品特點：
- 具有7種不同測量功能（RPM, Hz等），每個切換檔位對應一個功能
- 轉速測量可至 99999 RPM（或 tr/min）
- 可進行線速度測量（m/min及 ft/min）
- 可進行周期測量
- % 占空因數（Duty cycle）測量
- 具最大/最小值、保持、平滑顯示等功能
產品應用：
- 各類旋轉電機轉速測量
技術參數：
|
測量功能技術參數
|
|
| rpm 功能 |
量程：6.0000至99999rpm
分辨率：0.0006至6（依據量程范圍）
精度：1 x 10-4讀值± 6字
|
| m/min功能 |
量程：0.6000至59999m/min
分辨率：0.0006至6（依據量程范圍）
精度：1 x 10-4讀值±1 增量
|
| Hz功能 |
量程：0.1000至9999.9Hz
分辨率：0.0004至0.4（依據量程范圍）
精度：1 x 10-5讀值±4 字
|
| ms功能 |
量程：0.1至9999.9ms
分辨率：0.0003至0.3（依據量程范圍）
精度：1 x 10-4讀值±5字
|
| Duty cycle功能 |
量程：10.000至9999.9%
分辨率：0.1或1%（依據量程范圍）
精度：0.2Hz至50Hz：0.1%滿量程/50Hz到125Hz：0.2%滿量程/其他：1%滿量程
|
|
Count功能
（僅CA1727）
|
量程：0至99999 events(單位、事件)
精度：±1events （單位、事件）
|
|
常規技術參數
|
|
| 使用電源 | 9V電池（6FL22） |
| 電池使用壽命 |
使用內置光電傳感器：平均可進行250次，每次5分鐘的測量
使用外部傳感器輸入：600次，每次5分鐘的測量
|
| 內存容量（CA1727） | 可記錄4000個數據 |
| 外形尺寸 | 21 x 72 x 47 mm |
| 重量 | 250克 |
| 外殼防護 | IP51 |
| 環境溫度 |
儲存溫度：-20℃ 至 70℃ 95% RH
工作溫度：0至55℃ 90%RH
|
|
傳感器技術指標
|
|
| 內置光電傳感器 |
測量距離1至50cm時：
反射面積：目標區域的10至90%
最大距離是由反光帶粘紙得最小面積10cm2推導計算而來
測量角度：垂直于反射平面的±15o
|
| 機械特性 |
機械適配器：
頭端：邵氏硬度80的彈性體
轉動部位壓力：介于2至40N（牛頓）之間
最大轉速：10,000rpm
部件壽命：約1000小時（以測量轉速3000rpm，壓力20N為參考條件）
|
|
圓錐型頭端部件：
測量轉動軸的最小直徑：5mm
|
|
|
圓柱形頭端部件：
測量直徑超過5mm轉動軸或平直移動面
|
|
|
輪式頭端部件：
轉輪直徑：31.83mm
轉輪圓周：10cm±0.1mm
|
|
