CVM-780 測量并顯示實時靜電壓數據、操作說明書
CVM-780 接觸式靜電壓測量?jī)x 使用說明書
CVM-780 接觸式靜電壓測量?jī)x Contact Voltmeter?
美國prostat CVM-780靜電壓測試儀，精確測量導體上的電壓，接觸即能測量詳細介紹
美國prostat CVM-780靜電壓測試儀特點：
接觸即能測量
精確測量導體上的電壓
用于制程分析測量的zui有價值的ESD 工具:
- 設備
- 元件
- 組件
- 工具&生產輔助
陶瓷探針確保精準測量:
- 無 ESD 放電
- 無RFI 輻射
- 無元器件損壞
測量任何導體的實際電壓
快速測量離子風機的偏移電壓
便攜、易用、準確

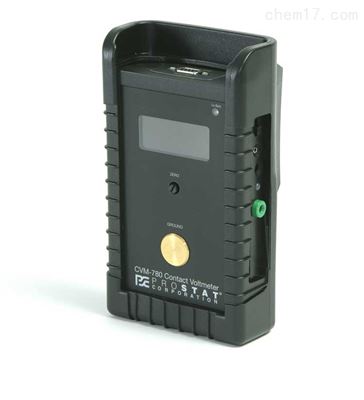

美國prostat CVM-780靜電壓測試儀-真正的靜電壓表

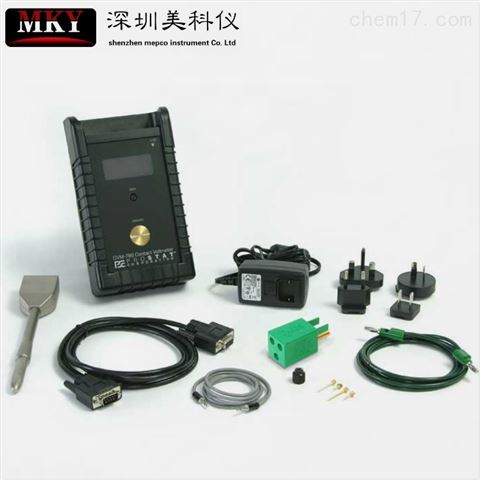

CVM-780 Contact Voltmeter是一款小巧、便攜、電池供電的真正意義上的接觸式電壓表套件，集高輸入阻抗、低輸入電容特點于一體的易于使用的數字式電壓表。
作為真正的靜電壓表，而非靜電場表，意味著其讀值是真正的電壓，而不是易于讓人混淆的靜電場強。
作為一臺真實，實時測量靜電電壓的測量?jī)x，它與靜電場測量計最明顯的區別就是它的測量與靜電場強度無關。CVM-780接觸式電壓測量?jī)x Contact Voltmeter? 使用獨特的有源測量探頭，以達到防護和屏蔽被測物體周圍微弱的電場強的干擾和影響。
接觸式電壓測量?jī)x Contact Voltmeter?使用鎳金屬氫化物電池供電，是一件有價值的ESD分析工具。
用于對靜電放電（ESD）的分析與相關應用，分析由CDM和MM引起的制造過程，設備使用和裝配中的失效問題。可以測量以下設施表面靜電：
（IC等的）引腳
（PCB等的）印刷線路
自動測試機器的接觸探針
(IC，半導體等制造，測試過程中使用的一系列)生產線，工具，機器等
機械零件
（SMT貼片機器等的）元器件安裝臂
(IC等的)安裝臂
生產輔助設備
椅子
手推車
人體
托盤
貨架
導電容器，周轉箱
動態特性
響應時間
-數字顯示：每秒刷新3次
-檢測儀輸出：凝結時間<10 ms
測量時電荷輸入量
-100XE-18庫侖/伏（c/v）
檢測儀輸出增益范圍
-10,000:1; 100uV/V
與 Prostat PGA-710
自動分析系統兼容
直流特性
測量范圍: ±525 Volts
分辨度: 1伏，3位數顯
基本精度: ±1%, ±2單位
測量流動導體時的誤差
50 to 525伏范圍內: 標準: <±5% (說明: ±5%, ±2單位)
0 to 49伏范圍內: 標準: <±5% (說明: ±10%, ±2單位)
輸入阻抗
10E15歐姆電阻并聯 <1pF電容
每次充電后可連續運行
大約3.5個小時（充電時也可以使用該儀器）
